SURRO DrawAX

개요 AI 기반 도면 검색·검토 자동화

도면 속 설비나 배관같은 연결 및 흐름 관계까지 파악해, 바로 업무에 쓸 수 있는 데이터를 만듭니다.

현재 도면 업무의 한계
도면 활용 한계
도면 검색

폴더와 파일명을 기억해야 원하는 도면을 찾을 수 있습니다.

최신본 확인

같은 도면이 여러 곳에 저장돼 있어 최신 버전을 매번 확인합니다.

검토 기준 한계
변경점 비교

무엇이 바뀌었는지 두 도면을 번갈아 보며 직접 확인합니다.

기준 편차

검토 기준이 담당자마다 달라 결과가 일정하지 않습니다.

SURRO DrawAX
AI 도면 인식·검색

AI가 인식한 도면 정보를 토대로 객체, 관계, 텍스트를 검색할 수 있습니다.

최신본 관리

같은 도면의 수정본을 한 곳에서 관리하고 최신본만 표시합니다.

변경 비교·검수

변경 영역을 자동 표시하고 도면 위에서 검토 의견을 공유합니다.

규칙 검사·활용

사내 기준으로 자동 검사하고 리스트를 내보냅니다.

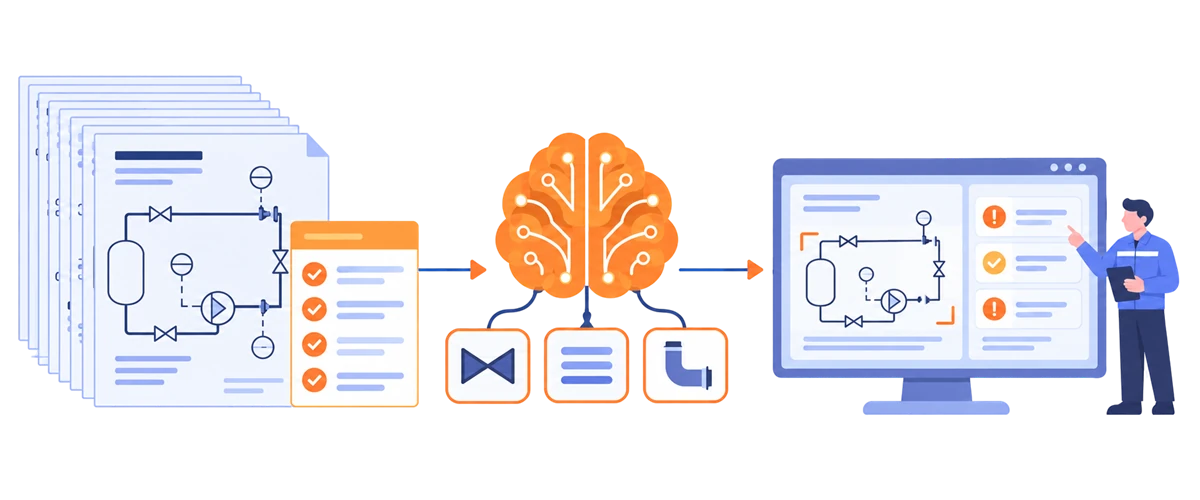

작동 방식 이미지를 데이터로, 검사는 자동으로

SURRO DrawAX는 이미지 도면을 객체와 연결관계 데이터로 바꾸고, 등록된 규칙에 따라 신규 도면을 자동으로 검사합니다.

1
도면 등록
PDF와 스캔 도면을
원본 그대로 등록합니다.
2
요소 인식
AI가 심볼·텍스트·배관선을
자동으로 인식합니다.
3
데이터 구조화
인식한 객체와 객체 간
연결관계를 구조화해
저장합니다.
4
검토 기준 정의
검토 기준을 재사용 가능한
규칙으로 등록합니다.
5
자동 검사
신규 도면을 등록된 규칙에 따라
자동 검사합니다.

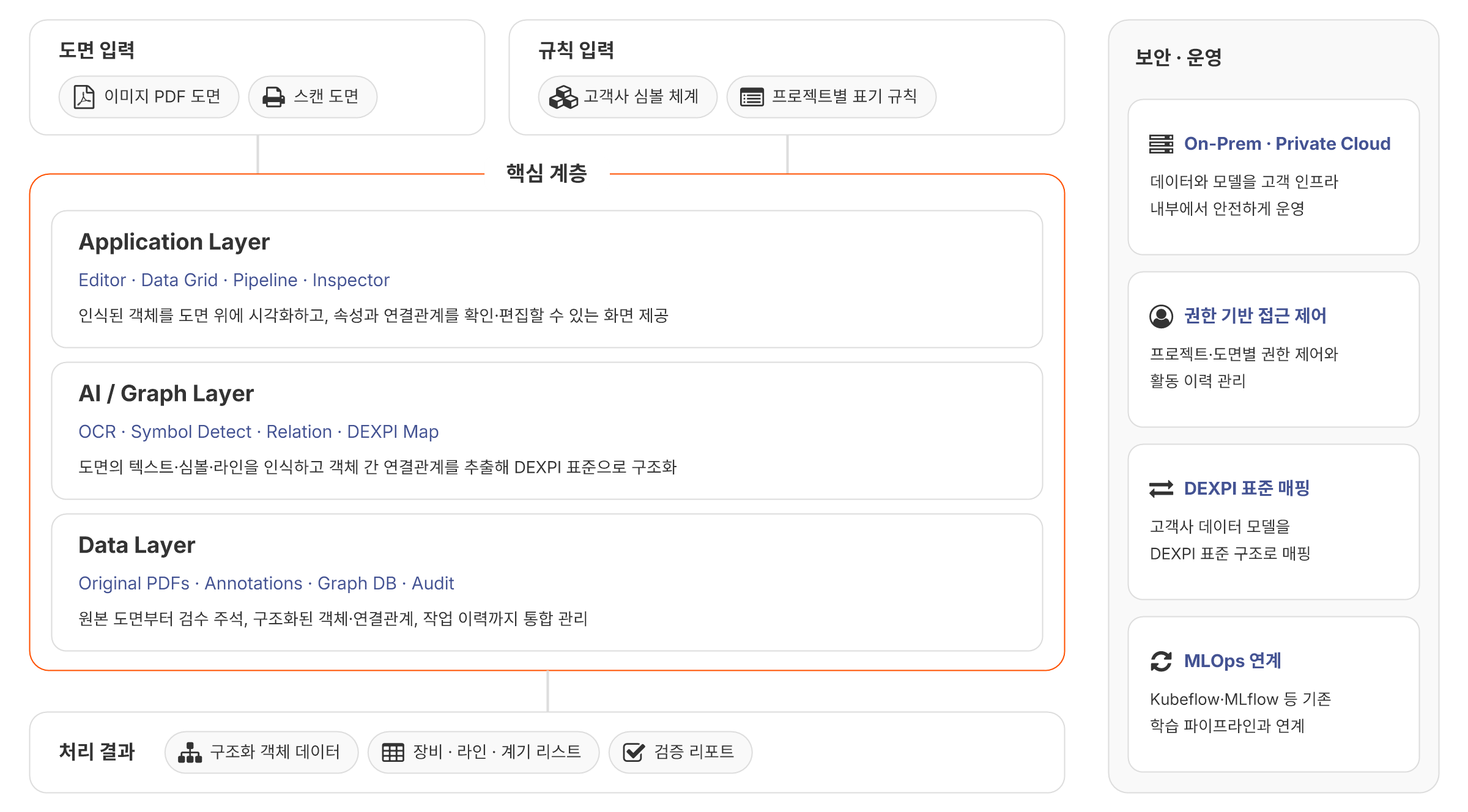

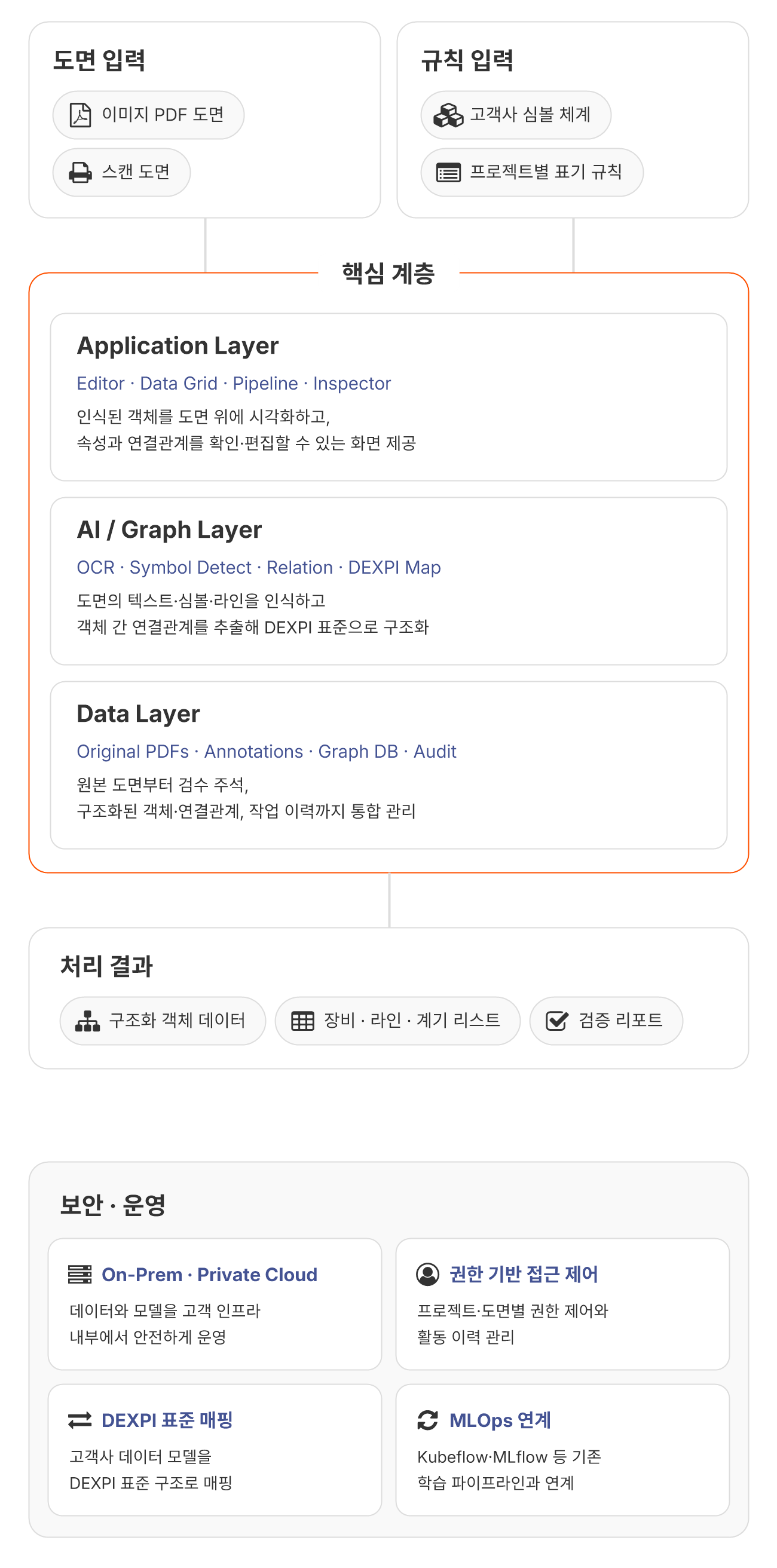

구성도 도면 데이터와 AI를 연결하는 3계층 아키텍처

SURRO DrawAX는 Application, AI / Graph, Data Layer를 기반으로
도면 원본과 AI 처리 결과, 작업 이력을 통합 관리합니다.

SURRO DrawAX 구성도: 도면 입력과 규칙 입력을 받아 Application Layer(Editor·Data Grid·Pipeline·Inspector), AI/Graph Layer(OCR·Symbol Detect·Relation·DEXPI Map), Data Layer(Original PDFs·Annotations·Graph DB·Audit) 3계층이 처리하고, 결과를 보안·운영 체계 안에서 제공하는 구조 SURRO DrawAX 구성도: 도면 입력과 규칙 입력을 받아 Application Layer(Editor·Data Grid·Pipeline·Inspector), AI/Graph Layer(OCR·Symbol Detect·Relation·DEXPI Map), Data Layer(Original PDFs·Annotations·Graph DB·Audit) 3계층이 처리하고, 결과를 보안·운영 체계 안에서 제공하는 구조
운영 검토 규칙 등록, 자동 검사,
결과 검증을 하나의 화면에서

SURRO DrawAX는 고유한 도면 검토 규칙을 한 번 등록해 두면, AI가 도면 전체를 검사하고 확인이 필요한 결과만 보여줍니다.

Rule Registration
도면에서 검사할 대상을 선택하고, 검토 기준을 등록합니다.
Automated Inspection
등록한 기준으로 도면 전체를 검사하고, 기준에 맞지 않는 곳과 조치 방법을 보여줍니다.
AI Result Review
AI가 인식한 결과를 도면 위에서 확인하고, 필요한 부분만 검증합니다.
주요 기능 도면을 읽고, 검사하고, 활용하는 9가지 기능

SURRO DrawAX는 도면을 AI로 읽어 주요 정보와 연결관계를 데이터로 만들고, 검사를 자동화하며, 필요한 리스트와 리포트를 생성합니다.

AI 도면 인식
도면 정보 추출
도면번호·Rev·Tag 등 주요 정보를 추출해 검색과 분류에 활용합니다.
도면 특화 모델 12종
객체 인식
장비·밸브·계기·배관 등 도면 속 주요 객체를 자동으로 인식합니다.
인식률 95%+
연결관계 구조화
배관 라인을 추적해 객체 간 From-To 연결관계를 구조화합니다.
자동 검사
검토 기준 공유
리드 엔지니어가 쓰던 검토 기준을 등록해 팀이 함께 사용합니다.
전수 자동 검사
신규 도면 전체를 빠짐없이 자동 검사합니다.
검사 이력 관리
도면별로 어떤 기준을 적용했는지 검사 이력을 기록합니다.
데이터 활용·관리
리스트 생성
Equipment·Line·Valve List를 생성하고 MTO 기초자료를 Excel로 내보냅니다.
마크업·리포트
도면에 검토 의견을 표시하고 검수 결과를 PDF 리포트로 공유합니다.
권한·원본 추적
프로젝트·도면별 접근 권한을 관리하고 검토 이력과 원본 위치를 추적합니다.
도입 사례 실제 도면 분석 현장에서 입증한 성과

SURRO DrawAX는 P&ID 실증 프로젝트에서 도면 인식 정확도와 검토 자동화 효과를 검증했습니다.

  • A 회사

P&ID 도면 인식 자동화
P&ID 도면 이미지를 구조화 데이터로 전환하고, 맞춤 검토 시스템을 적용해 신규 도면을 자동 검사하는 체계를 구축했습니다.

객체 인식률 95%+

검증 도면 2,500장

구조화 객체 10,000+

P&ID 도면 검색

Rev 변경 비교

규칙 자동 검사
